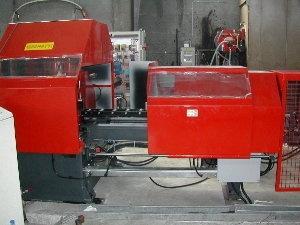

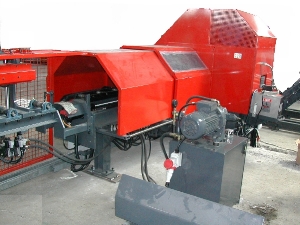

GERNETTI SIC 500 AK + MAC



SEGATRICE SIC 500 AK

Revisionata e con armadio elettrico completamente nuovo per taglio in tondo da 30 a 160 mm ed in quadro da 30 x 30 mm a 155 x 155 mm usata in condizioni meccaniche pari al nuovo e completa di :

Testa porta lama con motore da 22 kW

Avanzamento testa con vite a ricircolazione di sfere

Carrino avanzamento automatico corsa 1300 mm

Velocità di taglio da 70 a 150 m/min

Morsa doppia a chiusura indipedente

Pannello operatore compatto con display lcd

Centralina idraulica

Dispositivo di raffreddamento kool-mist

Evacuatore trucioli motorizzato

Ripari di sicurezza a norme CE



MAGAZZENO DI CARICO TIPO MAC

Costituito da 4 robuste spalle in carpenteria pesante che formano la base di appoggio del materiale

e l'insieme di sollevamento e di alimentazione per barre o tubi tondi. Completo di:

Dispositivo di selezione e sollevamento della singola barra

Dispositivo di introduzione

Ripari di sicurezza a norme CE

Lunghezza utile magazzeno Mt. 6











-----------------------------------------------------------------------------------------------------------

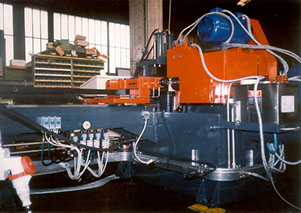

GERNETTI SIC 500 A + MAC



SIC 500 A

Completamente revisionata, per tagliodi materiali ferrosi in tondo da 20 a 170 mm completa di:

Guide scorrimento testa temperate e rettificate

Scorrimento carrino su guide lineari a ricircolazione di sfere

Carrino di avanzamento automatico da 1000 mm

Avanzamento testa con vite a ricircolazione di sfere

Indicatore analogico digitale per la regolazione della lunghezza di taglio, il numero dei pezzi

Velocità di taglio da 15 a 80 m/min

Motore testa 5.5 kW

Motore centralina idraulica 2.2 kW

Impianto elettrico in armadio di tipo industriale

Kool-mist

Evacuatore trucioli motorizzato

Ripari di sicurezza a norme CE



MAGAZZENO DI CARICO TIPO MAC

Costituito da 4 robuste spalle in carpenteria pesante che formano la base di appoggio del materiale

e l'insieme di sollevamento e di alimentazione per barre o tubi tondi.

Completo di:

Dispositivo di selezione e sollevamento della singola barra

Dispositivo di introduzione

Ripari di sicurezza a norme CE

Lunghezza utile magazzeno Mt. 6







-----------------------------------------------------------------------------------------------------------

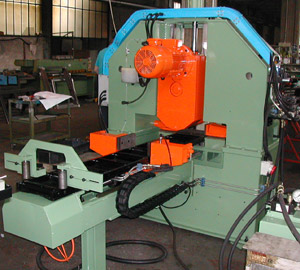

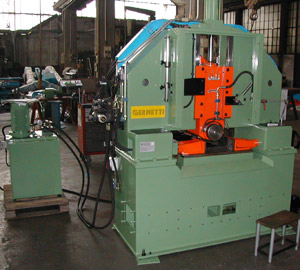

GERNETTI SIC 500 VE-A



SEGATRICE CIRCOLARE IDRAULICA AUTOMATICA VERTICALE

Completamente revisionata

Per taglio in tondo da 20 fino a 170 mm

Per taglio in quadro fino a 150 x 150 mm

Per taglio di piatti e profili fino a 240 x 130 mm e 420 x 50 mm

In esecuzione verticale, con comandi completamente idraulici per il movimento della testa porta lama e delle morse principali.



Caratteristiche e prestazioni di massima come da prospetto allegato e completa di:



Testa porta lama con gruppo di ingranaggi elicoidali cementati, temperati e rettificati sull’evolvente

Carrino avanzamento automatico della barra corsa 1000 mm

Corsa carrino su guide lineari a ricircolazione di sfere

Avanzamento carrino a mezzo di vite a ricircolazione di sfere con motore brushless

Guide scorrimento testa temperate e rettificate

Guide testa porta lama con riporti in materiale antifrizione

Microinterruttore elettrico per l'arresto automatico della macchina a fine taglio

Pannello operatore compatto con display LCD per il comando delle funzioni della macchina e la regolazione della lunghezza di taglio, il numero dei pezzi ed il numero delle ripetizioni

Gruppo di bloccaggio orizzontale a comando idraulico composto da n. 2 coppie di morse di cui una coppia a monte ed una a valle della lama

Velocità di taglio variabile tramite inverter da 15 a 50 m/min

Motore comando testa 5,5 Kw

PLC – controllore programmabile

Impianto elettrico in armadio di tipo industriale separato dalla macchina e collegato alla stessa a mezzo connettore; tensione di comando a 24 V

Intestatura programmabile

Centralina idraulica indipendente, completa di motore 4 Kw, pompa, filtro, tubazioni e apparecchiatura idraulica raggruppata su pannello.

Elettropompa 260 W ed impianto di refrigerazione con rubinetto di regolazione flusso. Spia livello acqua

Dispositivo staccatrucioli a spine per un determinato passo (a scelta) di dentatura della lama.

Impianto automatico temporizzato per la lubrificazione delle guide della testa porta lama.

Evacuatore trucioli motorizzato

Ripari di sicurezza a norme CE
